MOS管选型注意事项：从参数到应用的完整思路

发布日期：2026/10/10 9:40:45 | 来源：bw必威西汉姆联市场部 | 作者：刘工 / 市场部

在功率电子设计中，MOS管（金属-氧化物半导体场效应晶体管）的“造型”远不止是外观选择，而是涵盖器件选型、PCB布局、散热结构、驱动电路设计的系统性工程。选型时不能只看“电流大不大”“耐压高不高”，而要结合电压、电流、导通电阻、开关损耗、驱动能力、封装散热和PCB布局一起评估。下面从我们将从工程应用角度梳理一套可落地的选型注意事项供大家参考。

MOS管

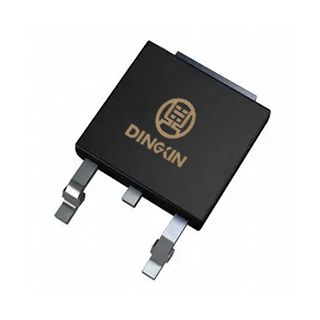

bw必威西汉姆联50P06 MOS管

一、先确认沟道类型和电路拓扑

选型第一步是明确电路结构。低压侧开关通常优先选用 N沟道MOS管，因为驱动相对简单、导通电阻通常更低；高压侧开关如果使用P沟道，驱动会更方便，但同规格下P沟道导通电阻往往更高，成本和性能需要综合权衡。

同时还要确认工作模式：是连续导通、脉冲工作，还是高频硬开关、软开关；负载是否为电机、继电器、变压器等感性负载。不同拓扑对MOS管的耐压、电流、体二极管和开关损耗要求差异很大。

二、电压参数必须预留安全裕量

漏源击穿电压 VDS/BVDSS 是选型的首要参数之一。实际应用中，母线电压波动、开关尖峰、感性负载关断都可能产生高于正常工作电压的瞬态电压。一般建议VDS至少留有 1.5倍以上的裕量，尖峰较多或感性负载较强的场景可进一步提高。

栅源耐压 VGS 也容易被忽略。多数功率MOS管的VGS最大额定值为±20V左右，驱动电压不能超过该值，否则可能永久损坏栅极氧化层。若驱动电路存在过冲，可增加稳压管、栅极电阻或选用带保护的驱动方案。

三、电流参数不能只看“额定电流”

数据手册中的连续漏极电流 ID 通常是特定壳温条件下的极限参数，并不代表推荐工作电流。实际选型时要同时关注：

连续工作电流；
启动、短路、负载突变时的峰值电流；
高温下电流能力是否下降；
封装和散热条件能否支撑该电流。

简单说，ID决定“能不能承受”，导通电阻和散热决定“能不能长期稳定工作”。

四、导通电阻 RDS(on) 直接影响发热和效率

导通损耗可近似表示为：

Pcon ≈ I² × RDS(on)

因此在大电流应用中，RDS(on) 每降低一点，发热差异都会被电流平方放大。需要注意三点：

RDS(on) 会随温度升高而增大，不能只按常温参数评估。
RDS(on) 与驱动电压 VGS 有关，VGS不足时导通电阻会明显上升。
低压大电流场景应优先降低RDS(on)，高压中小电流场景则更应优先保证耐压和电流裕量。

五、开关损耗要看 Qg、Ciss 和开关频率

高频应用中，导通损耗不是唯一矛盾，开关损耗同样重要。栅极总电荷 Qg 越小，驱动所需电荷越少，开关速度通常越快，开关损耗越低。

不同频率段侧重点不同：

低频应用：优先低RDS(on)；
中频应用：平衡RDS(on)与Qg，可参考FOM=RDS(on)×Qg；
高频应用：优先低Qg、低寄生电容，并优化驱动和布局。

不能盲目追求“内阻最小”，因为低RDS(on)往往伴随较大Qg和结电容，高频下反而可能增加总损耗。

六、驱动电路决定MOS管能否可靠工作

驱动不足会导致MOS管长时间工作在米勒平台区域，开关损耗增大、温升升高，严重时直接烧毁。设计时要注意：

驱动电压要满足器件要求，功率MOS管通常建议10V左右驱动以获得较低RDS(on)；
驱动电流要足够，保证栅极电容快速充放电；
栅极串联电阻可抑制振铃和过冲，但不宜过大，否则开关时间延长；
感性负载或桥式电路中，需关注米勒效应引起的误导通风险，必要时优化关断路径或采用负压关断。

七、体二极管和反向恢复不可忽视

多数功率MOS管内部带有体二极管。在电机驱动、桥式电路、同步整流等应用中，体二极管会参与续流。如果反向恢复时间较长，关断瞬间可能产生较大反向恢复电流和电压尖峰，增加损耗和EMI。

对于高频硬开关场景，可优先选择反向恢复特性更好的器件，或在必要时评估外接快恢复二极管、肖特基二极管等方案。

八、封装、散热和PCB布局要一起考虑

MOS管是否稳定，最终会体现在结温上。选型时要结合热阻、功耗和环境温度估算温升，确保结温不超过器件允许值。

PCB布局同样关键：

功率回路和驱动回路尽量短而粗；
减小源极寄生电感，降低栅极振荡风险；
在靠近MOS管位置布置合适的去耦电容；
多管并联时注意参数匹配和布局对称，避免电流不均。

九、保护设计要提前规划

可靠应用不能只依赖MOS管自身参数，还需要外部保护配合：

过压保护：TVS、RCD吸收、RC缓冲电路；
过流保护：采样电阻、霍尔传感器、去饱和检测；
静电防护：生产、运输和焊接环节做好ESD防护；
软启动和死区控制：避免上下管直通或启动冲击。

十、选型时建议按这个顺序核对

明确拓扑、负载类型和开关频率；
确定VDS并预留足够电压裕量；
根据连续电流和峰值电流确定ID；
结合效率和温升要求选择RDS(on)；
根据频率和驱动能力评估Qg、Ciss；
确认VGS(th)与驱动电压匹配；
评估体二极管、反向恢复和雪崩能力；
选择合适封装并核算散热；
优化驱动电阻、PCB布局和保护电路；
通过实测验证温升、波形和可靠性。

MOS管选型不是单纯比较参数大小，而是让器件能力、驱动条件、散热设计和实际工况相互匹配。前期把电压裕量、导通损耗、开关损耗和保护电路考虑清楚，后期调试和量产风险会明显降低。
