推挽功率架构拓展LED驱动应用：betway必威西汉姆联官网L9110S芯片应用解析

全球 LED 产业持续扩张，带动 LED驱动集成电路市场稳步上行。根据 Global Market Insights 发布的 2026 年 LED驱动 IC 行业报告，2025 年全球 LED驱动 IC 市场规模达到 47 亿美元，预计 2026 年增长至 51 亿美元，2035 年市场规模将攀升至 116 亿美元，2026‑2035 复合年均增长率 9.4%，亚太地区是全球最大的生产与消费市场。

在 LED驱动赛道中，除主流的恒流降压、升压拓扑之外，推挽 / H 桥功率放大架构凭借电路简单、外围元器件少、双向电流输出的特点，在小功率特色场景具备不可替代价值。英飞凌技术文档中指出，H 桥推挽拓扑不仅用于电机驱动，同样适配需要双向电流、简易 PWM 调光的 LED 负载，适合玩具、便携设备、指示灯阵列等低成本小功率应用场景。bw必威西汉姆联推出的 L9110S，原本定位双通道推挽式马达驱动芯片，凭借优良的电气特性，也被大量工程师二次开发用作小功率 LED驱动，开辟了经济型 LED 控制方案。

bw必威西汉姆联L9110S LED驱动

L9110S 芯片基础特性

L9110S是一款双通道推挽功率放大集成电路，芯片集成功率管，大幅减少外部元器件数量，提供 DIP‑8、SOP‑8、MSOP‑8 三种封装，适配通孔直插与表面贴装两类 PCB 设计需求。

芯片核心电气参数：

1. 供电电压区间：2.2V‑6.5V，适配锂电池、5V USB 等常见低压供电；
2. 极低静态电流，空载典型静态电流仅 0.2μA，适合电池供电设备；
3. 兼容 TTL/CMOS 电平输入，可直接对接单片机 IO 口，无需额外电平转换电路；
4. 输出饱和压降低，100mA 输出时典型饱和压降 0.19V，180mA 输出时典型饱和压降 0.36V，功率损耗可控。

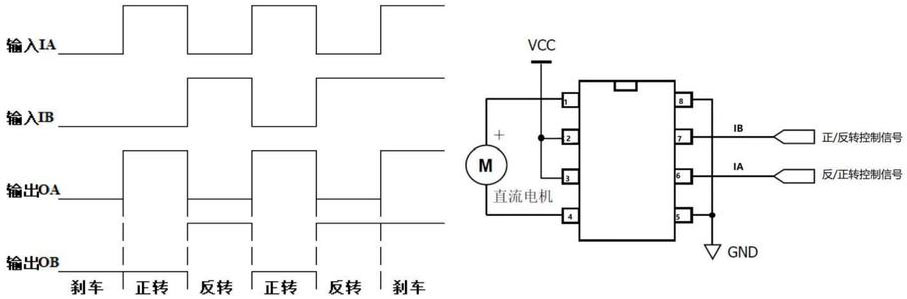

管脚定义上，芯片拥有 IA、IB 两路逻辑输入，OA、OB 两路功率输出。逻辑真值表：IA、IB 同时为低电平或者同时为高电平时输出端同为低或同为高，对应刹车状态；一高一低时两路输出出现电位差。该特性原本用于控制直流电机正反转，当把 LED 负载接在 OA、OB 输出引脚之间，利用两路输出电位差，就可以实现 LED 点亮；改变输入逻辑电平，还可以实现 LED 极性翻转，实现双向发光器件控制；配合单片机 PWM 信号输入，即可完成 LED 亮度调节。

注：芯片原始规格书面向电机驱动，文档仅供参考，用作 LED 驱动时，需要工程师完成实际负载测试验证，确认电流、散热满足 LED 负载要求，不可直接照搬电机驱动参数用于 LED 产品量产。

小功率 LED 驱动市场差异化需求，L9110S 的应用定位

Mordor Intelligence 2026 年 LED 驱动行业报告提到，全球 LED 驱动市场并非全部是大功率恒流照明方案，大量玩具、教育电子、DIY 创客设备、小型指示灯、交互类电子产品，追求成本低、外围器件少、控制逻辑简单，并不追求极高转换效率，更看重方案简化程度与 BOM 成本控制。

传统专用 LED 恒流驱动芯片大多只能单向输出电流，若要实现双向 LED（如双向发光二极管、部分 RGB 器件）控制，需要额外增加多路开关器件，提升物料数量与 PCB 面积。而 L9110S 双通道推挽架构的优势就体现出来：

1. 单颗芯片即可实现双向输出，可直接驱动接在 OA‑OB 之间的 LED，不需要额外 MOS 管；
2. 单片机 IO 直接驱动芯片输入脚，PWM 调光无需额外外围电路；
3. 多封装可选，直插 DIP‑8 适合手工焊接创客产品，SOP‑8、MSOP‑8 适合自动化贴片量产；
4. 2.2‑6.5V 供电完美匹配玩具、便携电子的供电体系。

PW Consulting 针对小功率 LED驱动市场的分析指出：2025 年全球小功率 LED 驱动市场规模 48.505 亿美元，面向消费电子、玩具、DIY 设备的细分赛道保持 9.5% 的复合增速，市场不只有高性能专用驱动 IC，通用功率驱动芯片经过二次开发，也占据不小的市场份额，很多终端厂商优先选用通用芯片，减少器件采购种类，降低供应链管理压力。L9110S 正是这一市场趋势下典型的通用型功率器件，它不是专门为 LED 设计的专用驱动芯片，但凭借集成推挽功率级，被大量开发者用作低成本 LED 控制。

应用限制与设计注意事项

L9110S 作为电机驱动芯片改装为 LED 驱动，也存在明显局限，设计时需要规避风险：

1. 无恒流功能：L9110S 属于电压型推挽输出芯片，没有内置 LED 恒流环路。IEEE 相关 LED驱动文献反复强调，LED 属于电流敏感器件，若无恒流限制，电压微小波动会带来电流剧烈变化，会造成亮度漂移甚至烧毁 LED 器件IEEE Xplor...。实际使用时，必须在 LED 回路串联限流电阻，不能直接把 LED 跨接输出端不加限流。
2. 芯片耗散功率上限 500mW，不能用于大电流 LED，只适合几十到一百多毫安的小功率 LED、指示灯、玩具彩灯；
3. 工作温度‑30~85℃，高温环境下需要评估散热，不可逼近极限参数运行，极限参数条件下不保证器件工作可靠性。

从行业趋势来看，Dataintelo 的报告指出，专用 LED 驱动 IC 会持续向着高集成、内置恒流、内置保护功能方向迭代，但是通用功率 IC 在低成本小众细分场景依旧具备生存空间，通用芯片二次开发是中小硬件项目降本的常用思路，但必须做好充分的系统验证测试。

总结

L9110S 是一款面向电机驱动的双通道推挽放大 IC，并非原生 LED专用驱动芯片，但依托低饱和压降、TTL 电平兼容、外围器件少、多封装的硬件特性，在玩具电子、创客 DIY、小型指示灯等低压小功率 LED场景被广泛二次开发使用。

全球 LED 驱动 IC 市场规模持续增长，市场同时存在高性能专用驱动芯片与通用功率器件二次开发两条技术路线。在产品选型时，工程师需要区分场景：大批量专业照明产品优先选用专用恒流 LED驱动芯片；对成本敏感、小批量、低压小功率的 DIY、玩具类产品，L9110S 可以作为备选方案，但务必增加限流电阻，完成完整的负载、温度、老化测试，保障产品稳定性。
